气控角座阀
PV100系列（内螺纹系列）

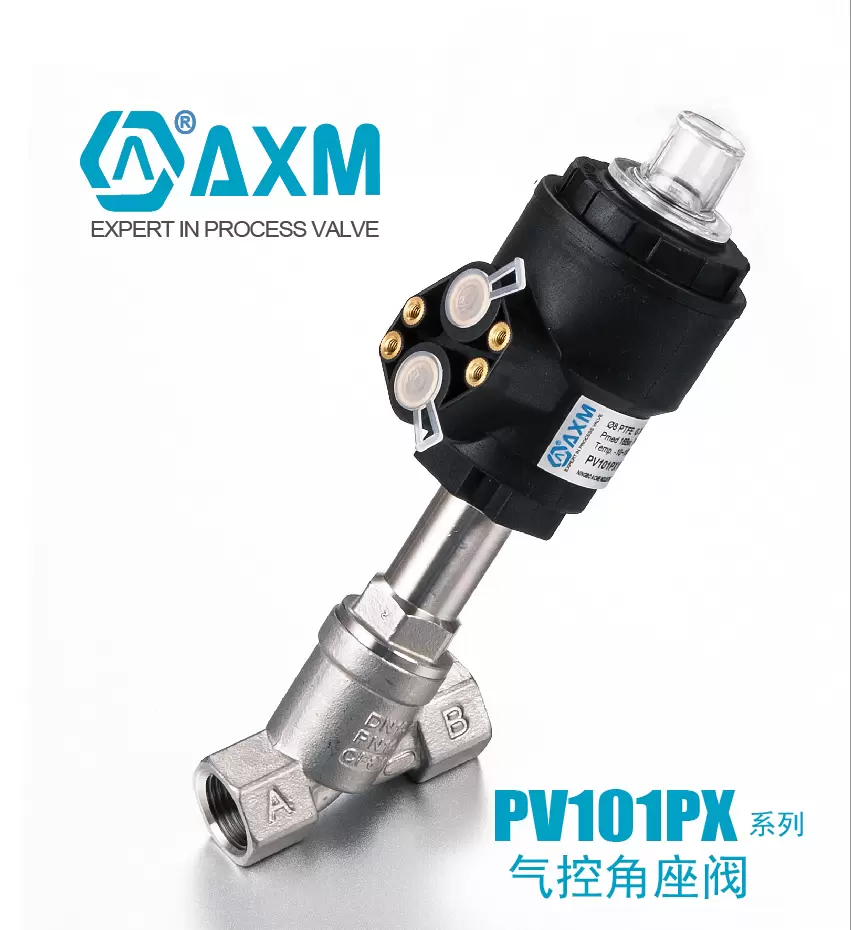

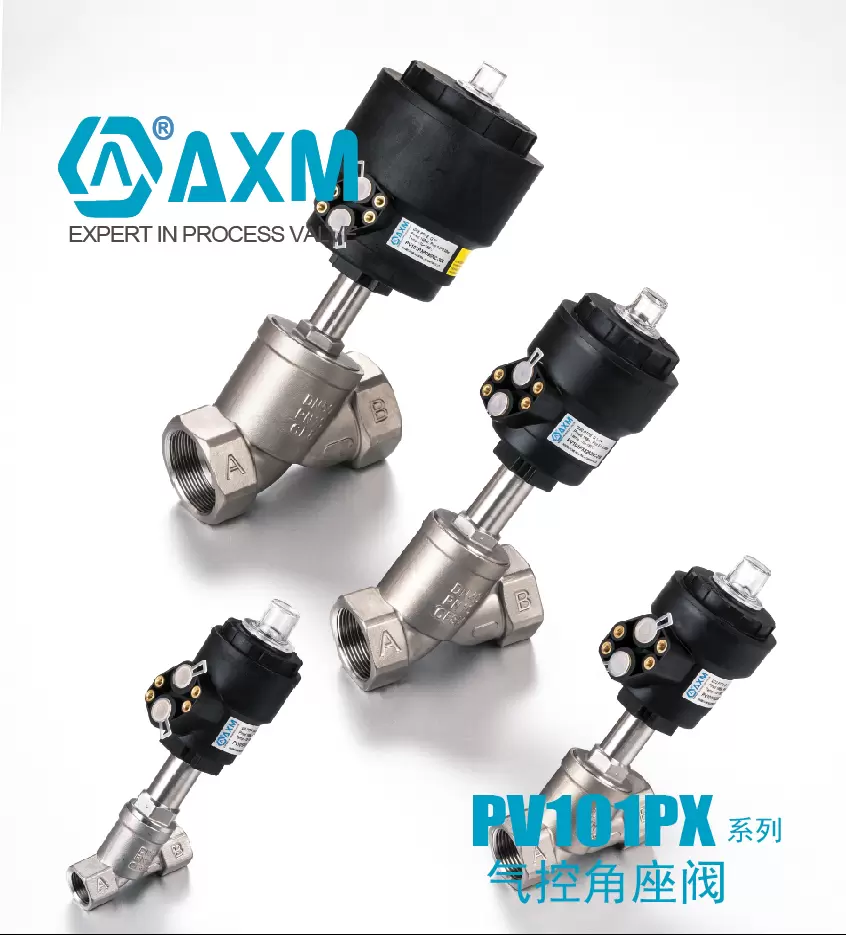

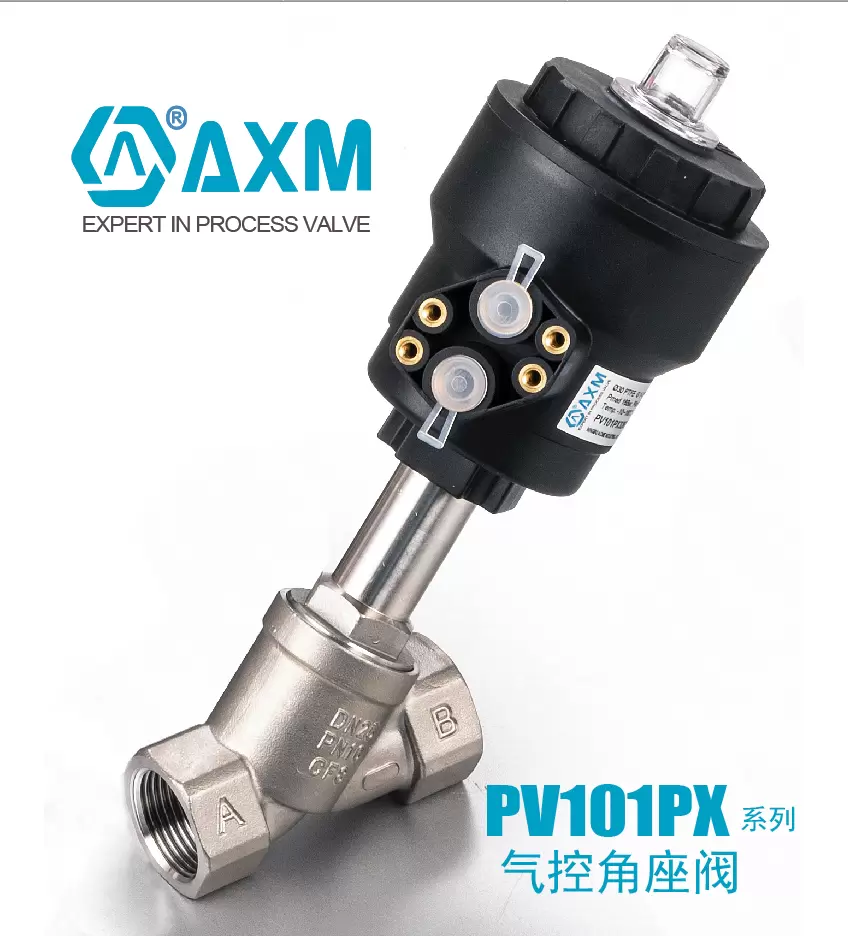

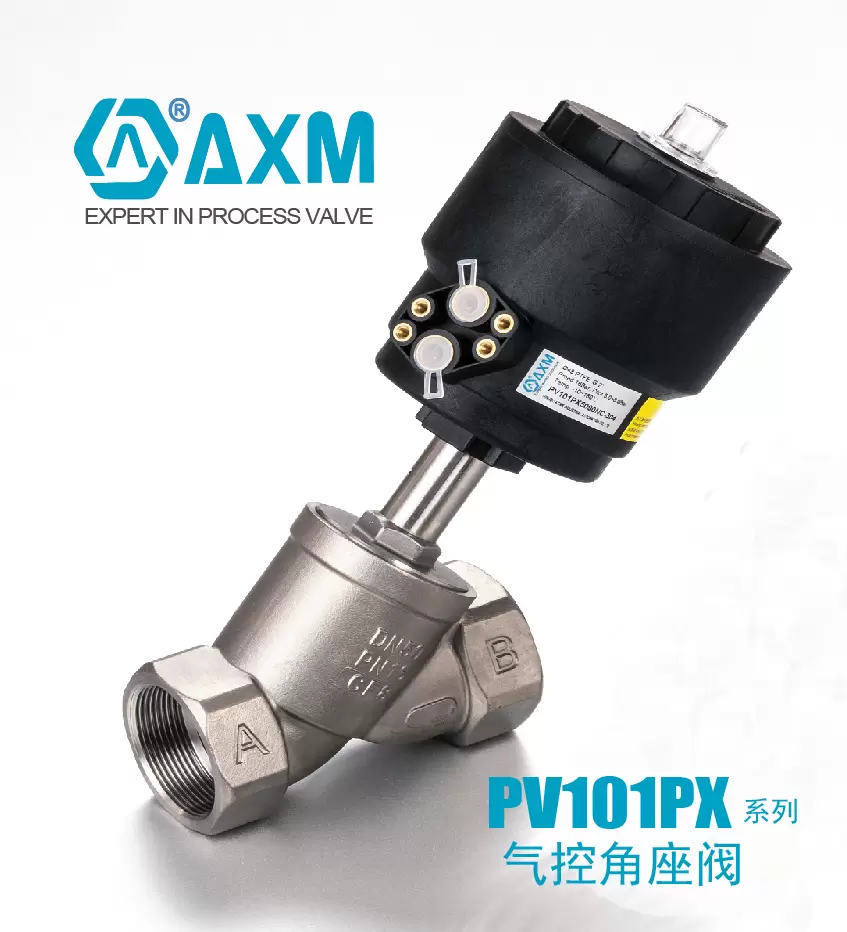

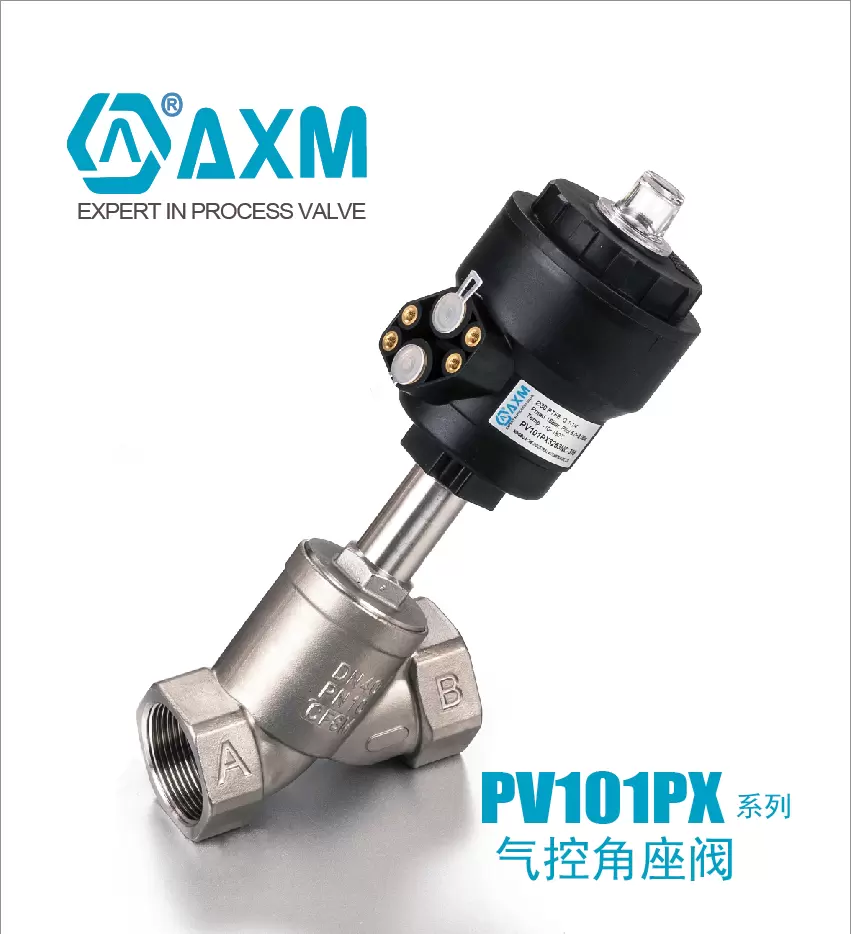

首页 > 产品中心 > 气控角座阀 > PV100系列（内螺纹系列） > PV101PX系列内螺纹气控角座阀
应用领域
石油化工行业;
机械及自动化设备;
灌装工业;
印染与净化技术;
饮料加工业;
聚苯乙烯发泡设备和包装设备;
生物发酵设备;
工业制气和分离设备;
产品介绍
* Y 型阀体结构，流量大；
* 具有防水锤设计结构；
* 标准填料设计结构可以适用在 10
的真空条件下；
* 阀门执行器可360°旋转；为实现在最低控制压力下获得阀门的最大性能，有多个尺寸的执行器可供选择(32 - 40 - 50- 63 - 90 - 110 mm dia.) ;
* 自调整免维护的填料设计结构提供了阀门的高密封性能;
* 多种阀体材料可选: AISI 304,AISI 316, AISI316L and 锡青铜；
* 多种连接方式可选： 内螺纹, 外螺纹, 对焊式, 承插焊, 法兰款，快装款和活接款；
* 阀体口径从 1/4”to 4”可选 ，且阀门结构有多种款式：双作用、单作用常闭逆流，
* 单作用常闭顺流，单作用常开顺流与单作用常开逆流 ；
* 阀门工作的几种需求变化和流体从阀座上流入与阀座下流入相互组合，使得产生多种自动化阀门集成控制成为可能；
* 根据阀门的款式和管道内的压力，可以个性化的选择此款阀门所需要的控制压力，从而确定阀门的订购代码。
技术参数
| 接管口径 | DN08…DN100 | |
| 阀体材质 | 精密铸造304,316,316L,锡青铜Rg5 | |
| 执行器材质 | PA(PA+玻璃纤维) 不锈钢304 铝合金 | |
| 密封材质 | PTFE(NBR,FKM,EPDM根据需求) | |
| 流通介质 | 空气，水，酒精，油，药剂，液压油，盐溶液，碱溶液，有机溶剂，蒸汽等 | |
| 压力 | 0-16Bar(180℃蒸汽，压力0-10Bar)具体可参考样册，根据阀门口径做型号选择 | |
| 粘稠度 | Max.6oocst(mm²/s) | |
| 填料部分(带有硅润滑脂) | PTFE V型填料附带有弹簧挤压补偿 | |
| 介质温度 | -10 to +180℃ (PTFE阀座密封) | |
| 环境温度 | PA尼龙 -10~60℃ 不 锈钢 -10~80℃ 铝合金 -10~80℃ | |
| 安装 | 可根据需要安装，最好使执行机构朝上。 在不影响阀门操作的情况下阀门可安装在任何位置； 内螺纹款式(C*)安 装请依据标准 ISO 228/1 and ISO 7/1; 每只阀门的产品包装中都包含阀门的安装维护说明 | |
| 控制介质 | 中性气体，空气 | |
| 最大先导压力 | PA尼龙执行器 Φ32...63 PA尼龙执行器 Φ90...110 不锈钢 铝合金 | 10 bar 8 bar 10 bar 10 bar |
| 连接方式 | 内螺纹 外螺纹 活接款 平焊式 承插焊式 法兰款 快装款 锡青铜内螺纹 | DN08...DN80 DN15...DN65 DN15...DN65 DN15....DN65 DN15...DN65 DN15...DN100 DN15...DN65 DN13...DN65 |
产品特性
Y型阀体结构，流量大;
具有防水锤设计结构;
标准填料设计结构可以适用在10²mbar的真空条件下;
阀门执行器可360°旋转;为实现在最低控制压力下获得阀门的最大性能，有多个尺寸的执行器可供选择(32-40-50-63-90-110mmdia.);
自调整免维护的填料设计结构提供了阀门的高密封性能;
多种阀体材料可选:AISl304,AISl316,AISl316Land锡青铜;
多种连接方式可选:内螺纹，外螺纹，对焊式，承插焊，法兰款，快装款和活接款;
阀体口径从1/4"to4"可选，且阀门结构有多种款式:双作用、单作用常闭逆流，单作用常闭顺流，单作用常开顺流与单作用常开逆流;
阀门工作的几种需求变化和流体从阀座上流入与阀座下流入相互组合，使得产生多种自动化阀门集成控制成为可能;
根据阀门的款式和管道内的压力，可以个性化的选择此款阀门所需要的控制压力,从而确定阀门的订购代码。
相配阀门附件
阀门工作信号反馈装置；
阀门行程限位装置(开启状态)
阀门行程限位装置(闭合状态);
手动安全装置；
阀门过程控制/比列控制定位器；
执行器可视化阀门位置指示(32,40,50,63,90,110mm)
不锈钢阀体可做钝化处理；
NAMUR标准先导阀可直接安装于执行机构，除了32mm;
ATEX 94/9/EC系列可选：
先导阀可安装电子定时装置；
外螺纹、焊接、快装、法兰款可选；
真空应用可达到10²mbar

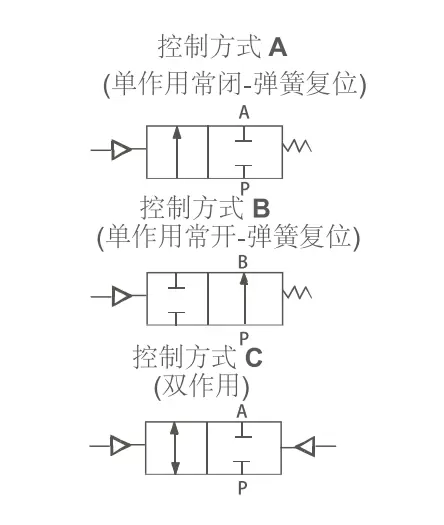

图形符号
-
