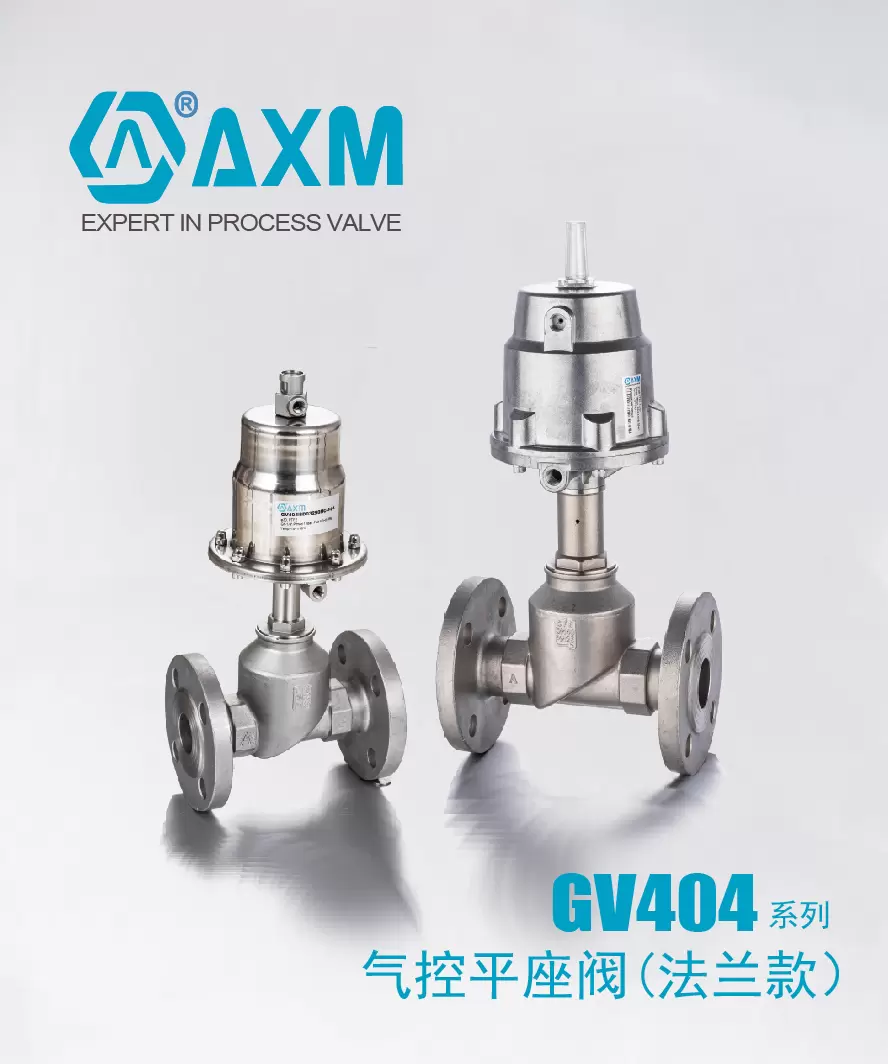

GV404系列法兰款气控平座阀
GV404系列法兰款气控平座阀
GV404系列法兰款气控平座阀
GV404系列法兰款气控平座阀

应用领域

石油化工行业;

机械及自动化设备;

灌装工业;

印染与净化技术;

饮料加工业;

聚苯乙烯发泡设备和包装设备;

热交换系统;

工业蒸汽消毒和分离设备;

生物发酵设备;

工业制气和分离设备;

产品介绍

GV404系列法兰款气控平座阀,支持口径DN10~ DN100;

这款截止阀作为众多气动阀的紧凑型替代方案,特别适用于狭小空间或需要法兰连接的场合;

有开关阀功能和控制阀功能可选.

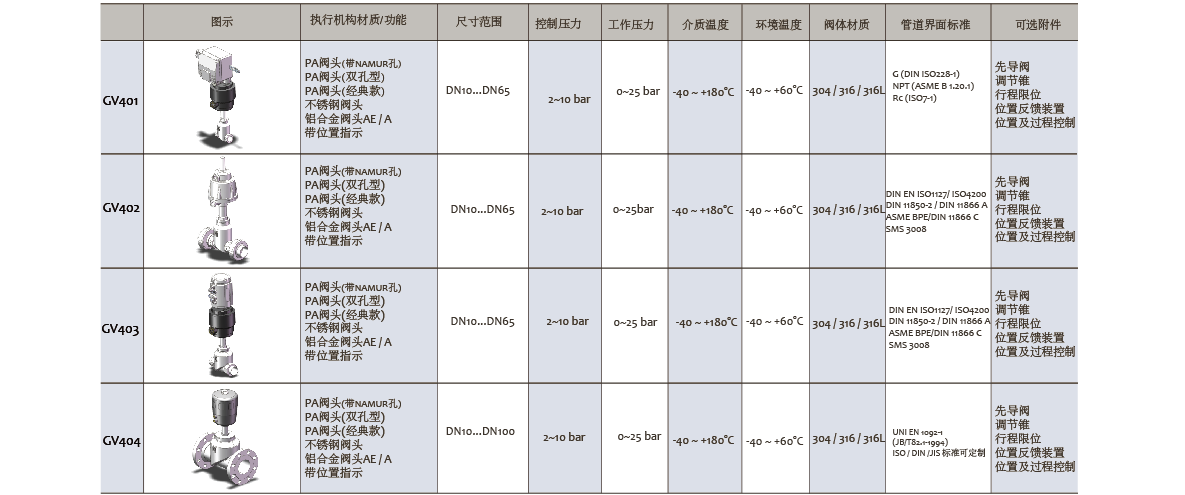

技术参数





产品特性

T 型平式座阀体结构;

具有防水锤设计结构;

标准填料设计结构可以适用在 10image.png 的真空条件下;

阀门执行器可360°旋转;为实现在最低控制压力下获得阀门的最大性能,有多个尺寸的执行器可供选择( 40 - 50- 63 - 80/90 - 100/110- 125-150-160 mm dia.) ;

自调整免维护的填料设计结构提供了阀门的高密封性能;

多种阀体材料可选: AISI 304,AISI 316, AISI316L 和 锡青铜;

多种连接方式可选: 内螺纹,   对焊式,  承插焊,  法兰款和活接款;

阀体口径从 3/8”to 4”可选 ,且阀门结构有多种款式:双作用、单作用常闭逆流,单作用常闭顺流,单作用常开顺流与单作用常开逆流 ;

阀门工作的几种需求变化和流体从阀座上流入与阀座下流入相互组合,使得产生多种自动化阀门集成控制成为可能;

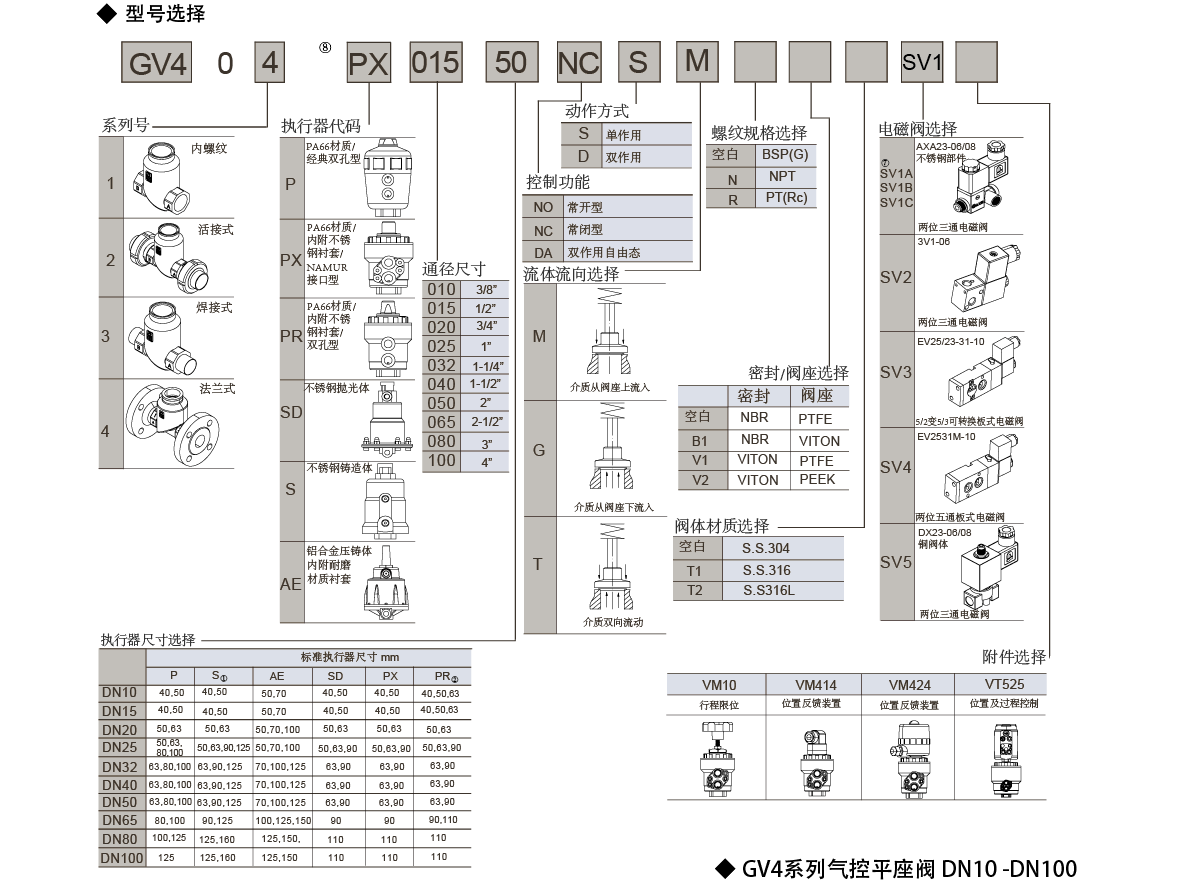

根据阀门的款式和管道内的压力,可以个性化的选择此款阀门所需要的控制压力,从而确定阀门的订购代码。


相配阀门附件

• 阀门工作信号反馈装置;

• 阀门行程限位装置(开启状态);

• 阀门行程限位装置(闭合状态);

• 手动安全装置;

• 阀门过程控制/ 比列控制定位器;

• 执行器可视化阀门位置指示( 40, 50, 63, 80,90,100, 125, 160mm).

• 不锈钢阀体可做钝化处理;

• NAMUR 标准先导阀可直接安装于执行机构,除了 32mm;

• ATEX 94/9/EC 系列可选;

• 先导阀可安装电子定时装置 ;

• 外螺纹、焊接、快装、法兰款可选;

• 真空应用可达到 10image.png
