气控角座阀
PV100系列（内螺纹系列）

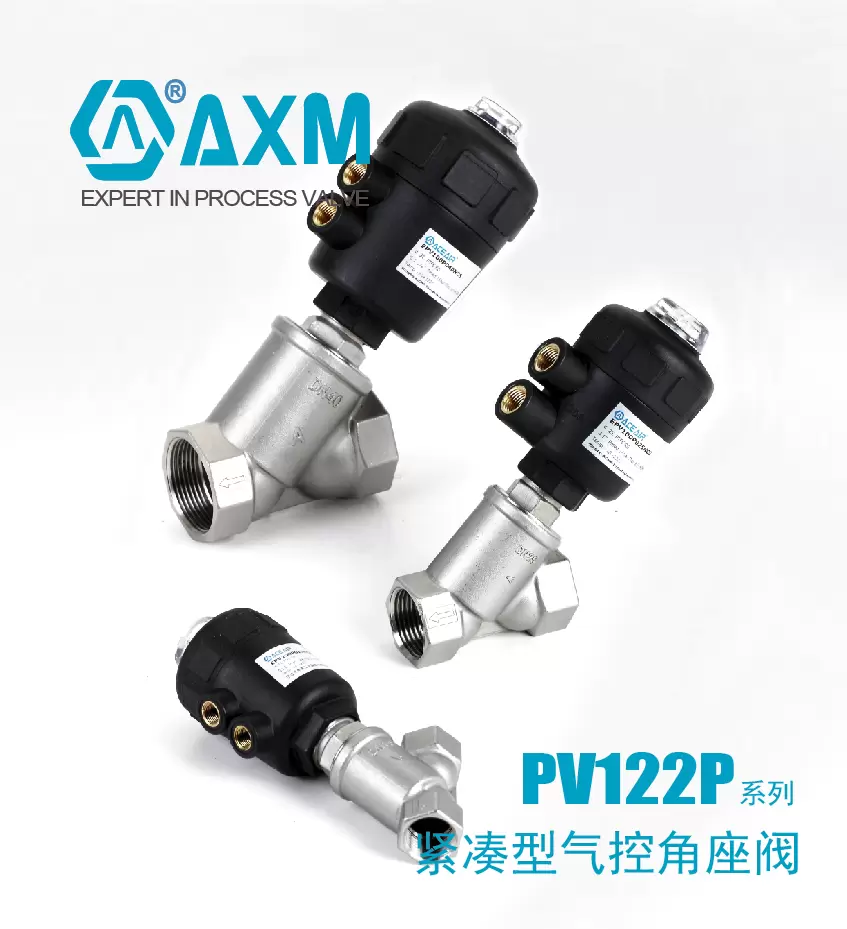

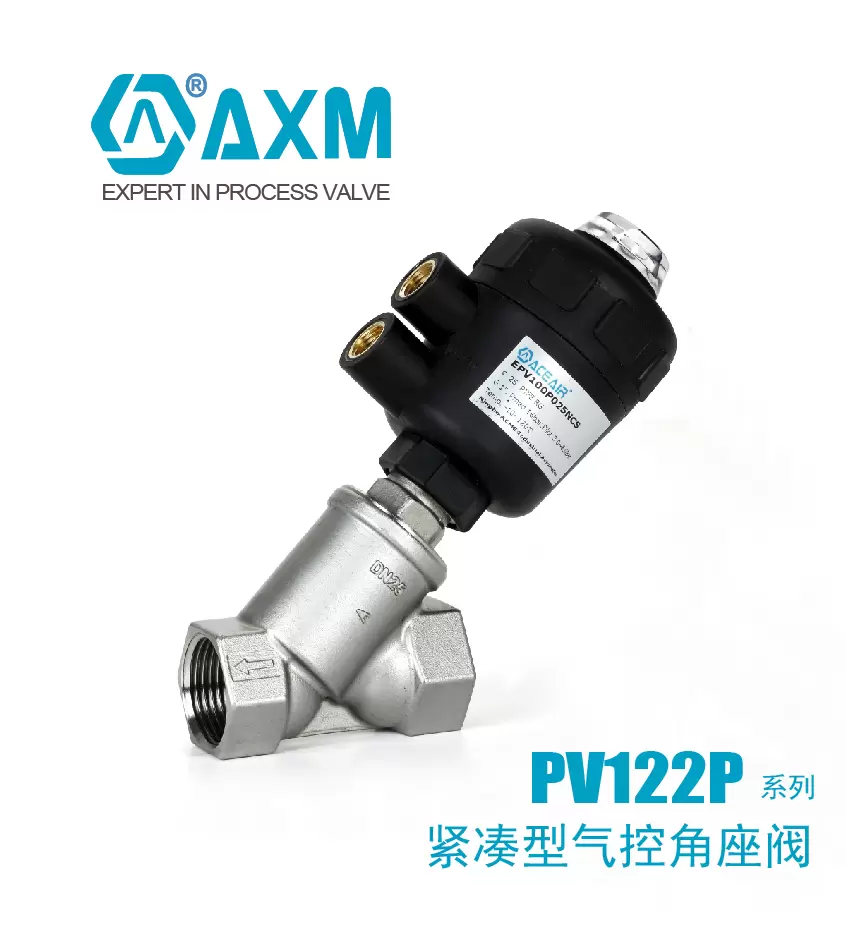

首页 > 产品中心 > 气控角座阀 > PV100系列（内螺纹系列） > PV122P经济款紧凑型气控角座阀
应用领域
石油化工行业;
机械及自动化设备;
灌装工业;
印染与净化技术;
饮料加工业;
聚苯乙烯发泡设备和包装设备;
生物发酵设备;
工业制气和分离设备;
产品介绍
两位两通气控角座阀，适用于介质温度最高可达+180°C, 螺纹连接，口径DN10-80
流量大，流阻小，无水锤；
超长使用寿命；
模块化的通用附件可安装在常开或常闭的通用气缸执行头上；
可方便地更改回路功能。
技术参数
| 系列型号 规格参数 | 常闭 常开 | P015NC P015NO | P020NC P020NO | P025NC P025NO | P032NC P032NO | P040NC P040NO | P050NC P050NO |
| 阀体/ 执行器材质 | S.S304 316 /PA,SS, 铝合金 | ||||||
| 运动方式 | 活塞直动式 | ||||||
| 介质 | 空气，水，油，以及任何中性气体 | ||||||
| 接管口径 | G1/2 | G3/4 | G 1 | G1 1/4 | G1 1/2 | G 2 | |
| 通径 | 13 | 18 | 24 | 31 | 35 | 45 | |
| Kv (m³/h) | 4.2 | 9 | 19 | 33 | 42 | 59 | |
| 阀座密封 | PTFE/FPM/NBR | ||||||
| 连接柱密封 | PTFE/FPM | ||||||
| 活塞密封 | FPM/NBR | ||||||
| 密封材料耐温 | - 10~120℃ | ||||||
| 安装 | 阀座下流向（逆流安装）/ 阀座上流向（顺流安装） | ||||||
产品特性
Y型阀体结构，流量大;
具有防水锤设计结构;
标准填料设计结构可以适用在10²mbar的真空条件下;
阀门执行器可360°旋转;为实现在最低控制压力下获得阀门的最大性能，有多个尺寸的执行器可供选择(32-40-50-63-90-110mmdia.);
自调整免维护的填料设计结构提供了阀门的高密封性能;
多种阀体材料可选:AISl304,AISl316,AISl316Land锡青铜;
多种连接方式可选:内螺纹，外螺纹，对焊式，承插焊，法兰款，快装款和活接款;
阀体口径从1/4"to4"可选，且阀门结构有多种款式:双作用、单作用常闭逆流，单作用常闭顺流，单作用常开顺流与单作用常开逆流;
阀门工作的几种需求变化和流体从阀座上流入与阀座下流入相互组合，使得产生多种自动化阀门集成控制成为可能;
根据阀门的款式和管道内的压力，可以个性化的选择此款阀门所需要的控制压力,从而确定阀门的订购代码。
相配阀门附件
阀门工作信号反馈装置;阀门行程限位装置(开启状态);
阀门行程限位装置(闭合状态);
手动安全装置;
阀门过程控制/比列控制定位器;
执行器可视化阀门位置指示(32,40,50,63,90,11omm).
不锈钢阀体可做钝化处理;
NAMUR标准先导阀可直接安装于执行机构,除了32mm;
ATEX94/9/EC系列可选;
先导阀可安装电子定时装置;
外螺纹、焊接、快装、法兰款可选;
真空应用可达到1o'mbar
图形符号
-
