气控角座阀
PV100系列（内螺纹系列）
首页 > 产品中心 > 气控角座阀 > PV100系列（内螺纹系列） > PV101AE
应用领域
石油化工行业;
机械及自动化设备;
灌装工业;
印染与净化技术;
饮料加工业;
聚苯乙烯发泡设备和包装设备;
生物发酵设备;
工业制气和分离设备;
产品介绍

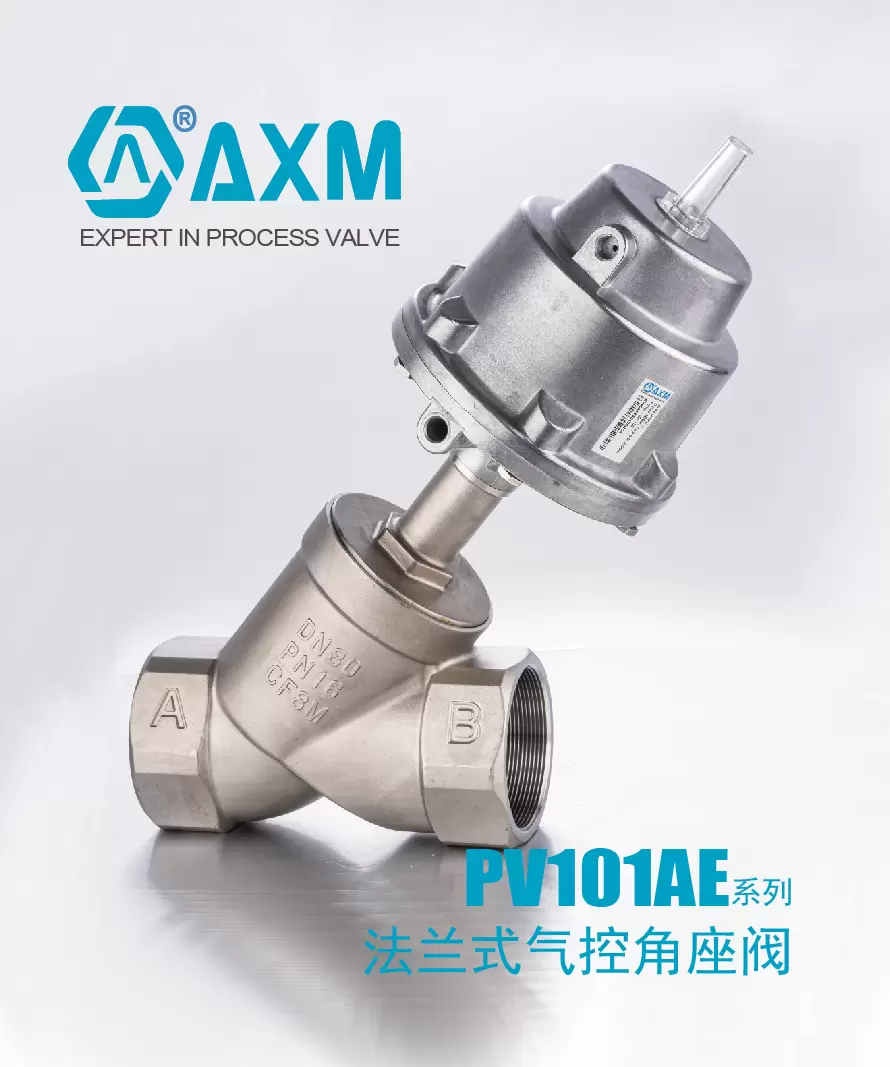

两位两通气控角座阀，适用于介质温度最高可达+180°C, 螺纹连接，口径DN10-80
流量大，流阻小，无水锤；
超长使用寿命；
模块化的通用附件可安装在常开或常闭的通用气缸执行头上；
可方便地更改回路功能。
技术参数
| 接管口径 | DN08…DN100 | |
| 阀体材质 | 精密铸造304,316,316L,锡青铜Rg5 | |
| 执行器材质 | PA(PA+玻璃纤维) 不锈钢304 铝合金 | |
| 密封材质 | PTFE(NBR,FKM,EPDM根据需求) | |
| 流通介质 | 空气，水，酒精，油，药剂，液压油，盐溶液，碱溶液，有机溶剂，蒸汽等 | |
| 压力 | 0-16Bar(180℃蒸汽，压力0-10Bar)具体可参考样册，根据阀门口径做型号选择 | |
| 粘稠度 | Max.6oocst(mm²/s) | |
| 填料部分(带有硅润滑脂) | PTFE V型填料附带有弹簧挤压补偿 | |
| 介质温度 | -10 to +180℃ (PTFE阀座密封) | |
| 环境温度 | PA尼龙 -10~60℃ 不 锈钢 -10~80℃ 铝合金 -10~80℃ | |
| 安装 | 可根据需要安装，最好使执行机构朝上。 在不影响阀门操作的情况下阀门可安装在任何位置； 内螺纹款式(C*)安 装请依据标准 ISO 228/1 and ISO 7/1; 每只阀门的产品包装中都包含阀门的安装维护说明 | |
| 控制介质 | 中性气体，空气 | |
| 最大先导压力 | PA尼龙执行器 Φ32...63 PA尼龙执行器 Φ90...110 不锈钢 铝合金 | 10 bar 8 bar 10 bar 10 bar |
| 连接方式 | 内螺纹 外螺纹 活接款 平焊式 承插焊式 法兰款 快装款 锡青铜内螺纹 | DN08...DN80 DN15...DN65 DN15...DN65 DN15....DN65 DN15...DN65 DN15...DN100 DN15...DN65 DN13...DN65 |
产品特性
AE系列是一款铝合金压铸成型，内带塑料衬套、免维护且坚固耐用的活塞式执行
器；
阀杆由V型压盖填料固定，具有低维护和自调节的特性，可以确保阀杆在长时间往
复运动后依然具有可靠的密封性。其次安装在密封填料前面的导套具有刮刀环的作
用，它可以保护其它密封免受污染和损坏。
执行器内带塑料内衬，内孔更光滑，便于活塞运动，寿命更长;
阀座与阀杆的相连接采用了浮动式设计结构，这种设计确保了阀瓣与阀口的密封性；
AE系列执行器可适用于高压和高温的操作环境；
阀门执行器可360°旋转；为实现在最低控制压力下获得阀门的最大性能，有多个
尺寸的执行器可供选择( 50- 70 - 100 - 125 - 150 mm dia.) ;
具有防水锤设计结构 (流向阀座下)
相配阀门附件
AE系列执行器可与多款流体阀配套使用
气动角座阀链接方式有内螺纹，外螺纹，对焊式，插焊式，法兰式，快装式可 选；
Y 型阀体结构，流量大；
可与多种相关附件无缝衔接;
有多种安装款式可选；
特殊的连接方式和材质亦可提供。
图形符号
-
